Automatisiert Montieren
Automatisches Aufschrauben eines Gewindeflansches
In einer Serienfertigung soll ein Gewindeflansch auf die Abtriebswelle eines Stellgetriebes aufgeschraubt werden. Dabei soll er ein bestimmtes Maß vom Ende der Welle und und die korrekte Winkellage einnehmen.
Vollautomatische Montage von Schubladenseitenteilen
Die folgenden beiden Stationen sind Teil einer vollautomatischen Lösung zur Montage von Seitenteilen für Schubladen. Sie sind untereinander mit einem Transfersystem verbunden, das die Seitenteile auf Werkstückträgern zwischen den beiden Stationen und den Handarbeitspätzen für Bestücken und Verpacken transportiert.
Die Beschreibung des Transfersystems finden Sie hier.

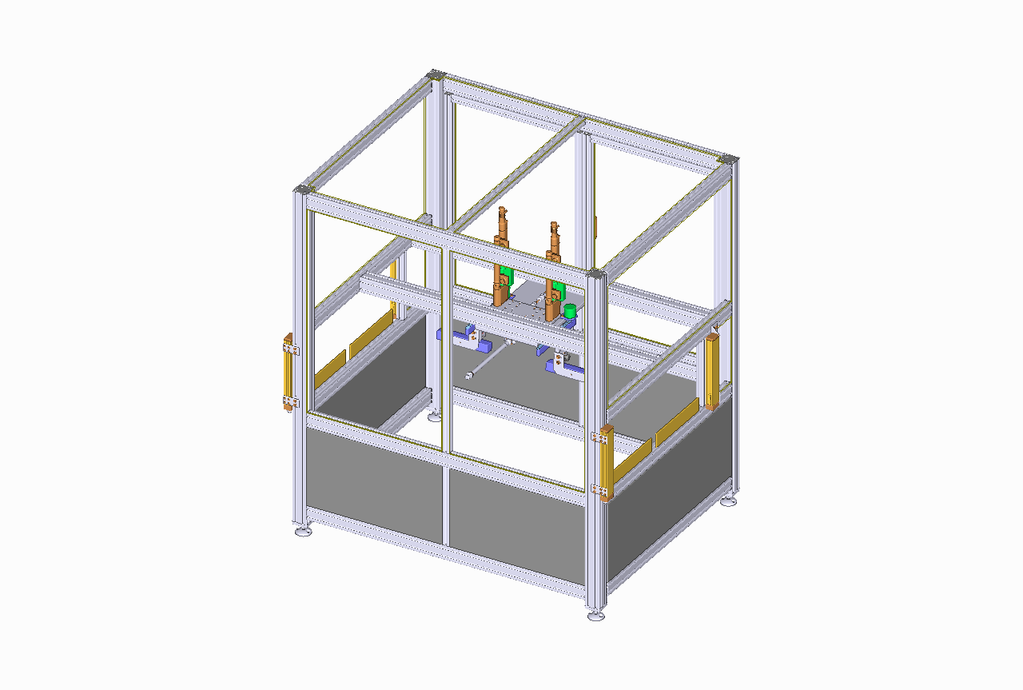

Schraubstation
In die Seitenteile von Schubladen sollen automatisch Verschlusselemente eingesetzt, verschraubt und eingestellt werden.
- Zufuhr von zwei Seitenteilen und zwei Verschlusselementen auf einem Werkstückträger über das Transfersystem
- Einsetzen der Verschlusselemente in die Seitenteile durch ein pneumatisches Handlingsystem
- Bereitstellen und Zufuhr der Schrauben zu den Automatikschraubern über zwei Rütteltöpfe
- Einschrauben der Schrauben durch zwei Automatikschrauber
- Einstellen der Schrauben durch die Automatikschrauber und ein Messsystem
Nietstation
Die zuvor montierten Schrauben müssen zur Sicherung von unten vernietet werden. Zusätzlich müssen zwei Federn eingesetzt und die Seitenteile mit dem Herstellerlogo bedruckt werden.
- Zufuhr von zwei Seitenteilen auf einem Werkstückträger über das Transfersystem
- Ausfahren der Gegenhaltezylinder und Nietmaschinen
- Nieten der Bauteile
- Einsetzen von zwei Federn durch ein pneumatisches Handlingsystem
- Bedrucken der Seitenteile durch zwei Industrietintenstrahldrucker
