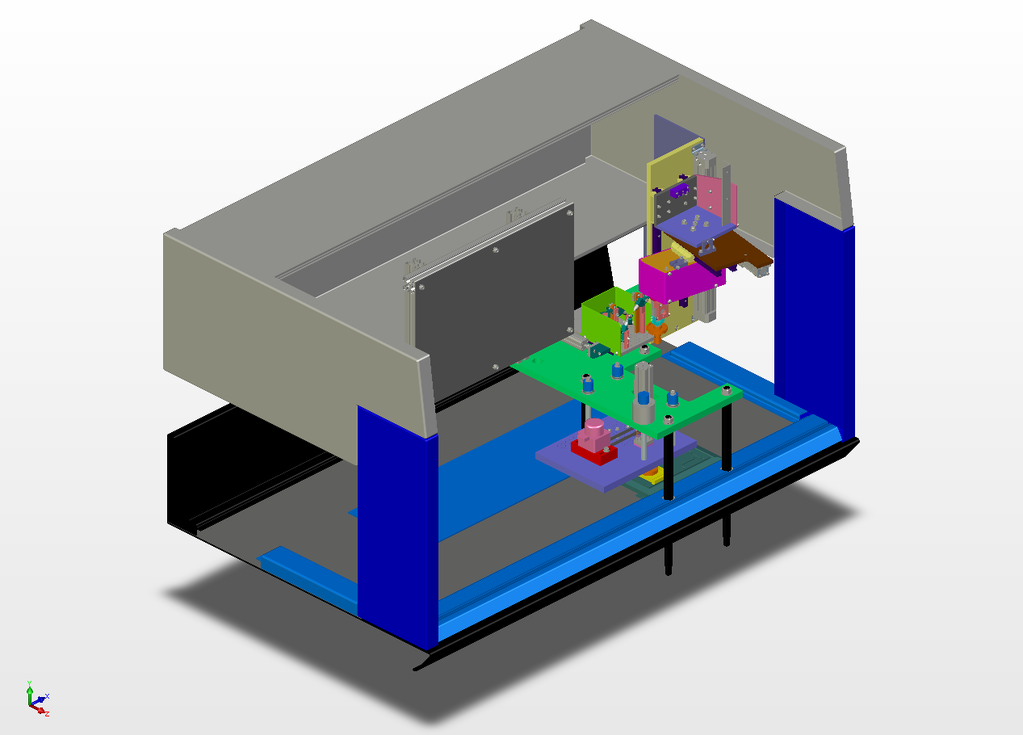

Befettungsanlage für Kleingetriebe in einem Prodel-Modul

  • Der Werkstückträger mit dem Getriebe und einem separaten Endtrieb läuft in die Station ein.
  • Die vier Zahnräder des Getriebes werden zur besseren Fettverteilung angetrieben und von Düsen befettet.
  • Der Endtrieb wird vom Werkstückträger entnommen, zwischen fünf Düsen positioniert und während des Befettens geschwenkt. Anschließend wird er wieder auf dem Werkstückträger abgesetzt.










Düseneinheit der Befettungsanlage

Absenkbare Einheit mit neun Minimalschmierdüsen.





















Schwenkeinheit der Befettungsanlage

zum Schwenken des Endtriebes während des Befettungsvorganges.



















Teilautomatische Befettungsanlage für Kleingetriebe

  • Das Getriebe mit einem Schwenkwinkel von 270 wird auf der Aufnahme bestückt und dabei die Lagerichtigkeit der Abtriebswelle überwacht.
  • Anschließend fährt das Getriebe in die Anlage, wo es von drei Fettdüsen befettet und gleichzeitig zur besseren Verteilung des Fettes angetrieben wird.















Dosieranlage für Klebstoff und Aktivator in Lagergehäuse

  • Einlegen des Lagergehäuses und Schließen des Deckels.
  • Automatischer Ablauf: Positionieren des Gehäuses, Aufbringen von Klebstoff, Aufbringen von Aktivator, Ausfahren des Gehäuses.
  • Der Deckel öffnet sich dann, der Bediener entnimmt das Lagergehäuse.













Schleuderbefetten von Lagerringen

  • Einlegen der Lagerringe in eine verstellbare Aufnahme für verschiedene Aussendurchmesser.
  • Start des Vorgangs durch Zweihandbedienung.
  • Schließen der Schutztür.
  • Absenken des Schleuderringes in den Lagerring.
  • Dosieren einer Fettmenge in den Schleuderring und Auftragen des Fettes bei hoher Drehzahl.
