Montagearbeitsplatz für Querstromgebläse

14 Varianten eines Querstromgebläses werden an diesem Arbeitsplatz montiert.

  • Schwenkeinheit, um auf beiden Seiten verschrauben zu können.
  • Tauschbare Aufnahmen für "linke / rechte" Varianten.
  • Aufnahmen auf einer Führungsschiene, um verschienene Längen montieren zu können.
  • Kurze Führungsschiene für kurze Varianten. Dabei wird der ganze Aufbau elektrisch nach unten gefahren, bei kurzen Varianten kann im Sitzen gearbeitet werden.
  • Längere Varianten erforden ein Hochfahren des Aufbaus und eine lange Schiene.







Schwenkeinheit

Tauschbare Schwenkeinheit des Montageplatzes für Querstromgebläse.





















"Spender" für Sicherungsringe

  • Über Zahnriemmechanik verstellbare Außenzentrierung für Sicherungsringdurchmesser von 20 bis 120 mm.
  • Pleumatisches Ausschieben des unterem Sicherungsringes in Greifposition.

















Klebebandvorrichtung























Lehre zur Montage eines Rackels

  • Einlegen des Rackelhalters in die Vorrichtung.
  • Auflegen des Rackels und Ausrichten an Positionierstiften.
  • Klemmen des Rackels.
  • Auf verschiedene Längen einstellbar.

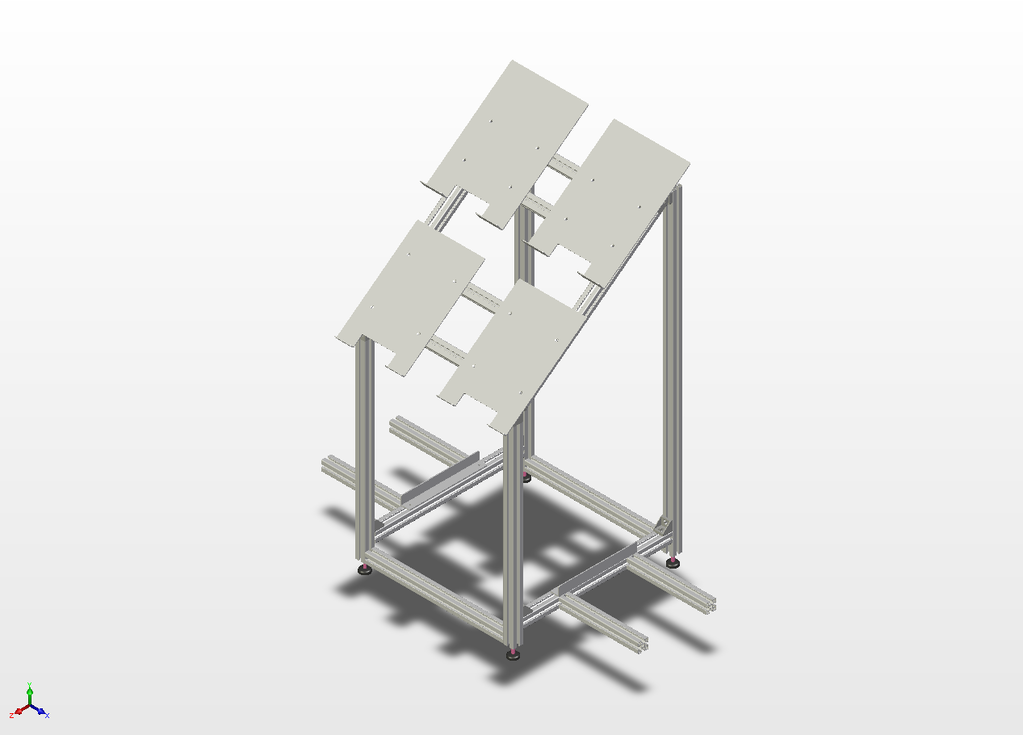

Materialträger

Ablegen von Blistern im Fertigungsprozess.





















Einziehvorrichtung für Isolierplättchen

Vor dem Wickeln des Stators eines EC-Motors müssen Kunststoffplätchen in diesen eingeschoben werden, die spätere Kurzschlüsse vermeiden. Durch diverse Störkonturen am Stator ist dies nicht ohne weiteres möglich.

  • Die Vorrichtung verfügt über sechs genau der Innenkontur des Stators angepasste Röhrchen.
  • Die Isolierplättchen werden zusamengerollt und in die Röhrchen eingeschoben.
  • Der Stotor wird auf die Röhrchen aufgesteckt.
  • Die Röhrchen werden pneumatisch nach unten gefahren. Dadurch werden die Isolierplättchen nach oben herausgeschoben und kommen im Stator in die richtige Position.











Vereinzeler für Crimp-Kontakte

Crimp-Kontakte für die Elektronikfertigung werden als Bänder auf Rollen geliefert und müssen vereinzelt werden.

Vollautomatischer Ablauf mit einstellbarer Stückzahl.

Bilder der fertigen Vorrichtung hier.
