Prüfanlage für EC-Motoren

Anlage zur Serienprüfung von EC-Motoren verschiedener Baugrößen.

  • Aufnehmen und Spannen des Motors in Wechselaufnahmen.
  • Drehzahlprüfung in angehobener Stellung.
  • Absenken des Motors.
  • Automatisches Verbinden der Motorwelle mit der Prüfanlage über pneumatisches Spannzangensystem.
  • Prüfung des Winkelgebers des Motors durch Vergleich mit dem Drehwinkelgeber der Prüfanlage.
  • Drehmoment- und Leistungsprüfung durch Hysteresebremse.
  • über Zahnriemengetriebe umschaltbarer Wirkungsbereich der Bremse (0,5 - 35Nm) für Motoren mit und ohne Getriebe.
  • Überwachung und Auswertung über PC.













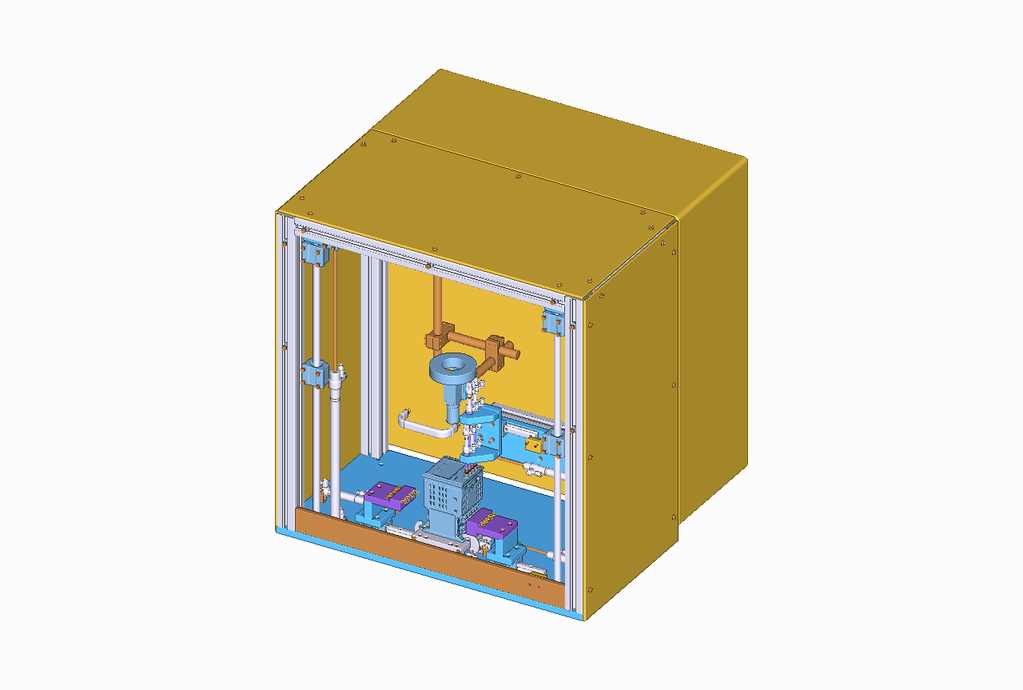

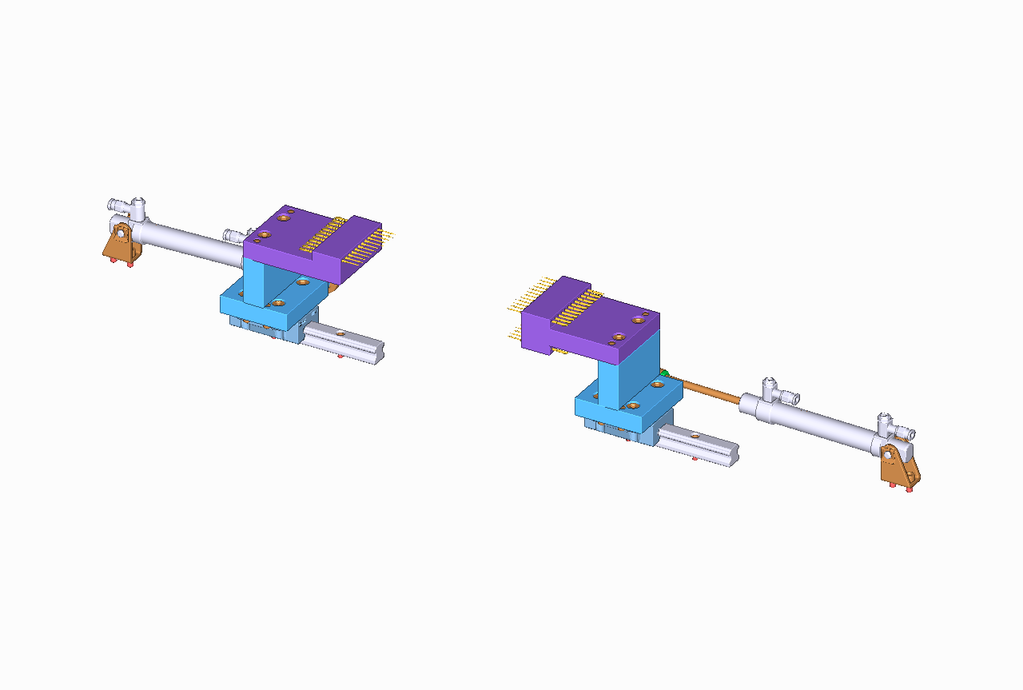

 Prüfgerät für Kompaktsteuerungen

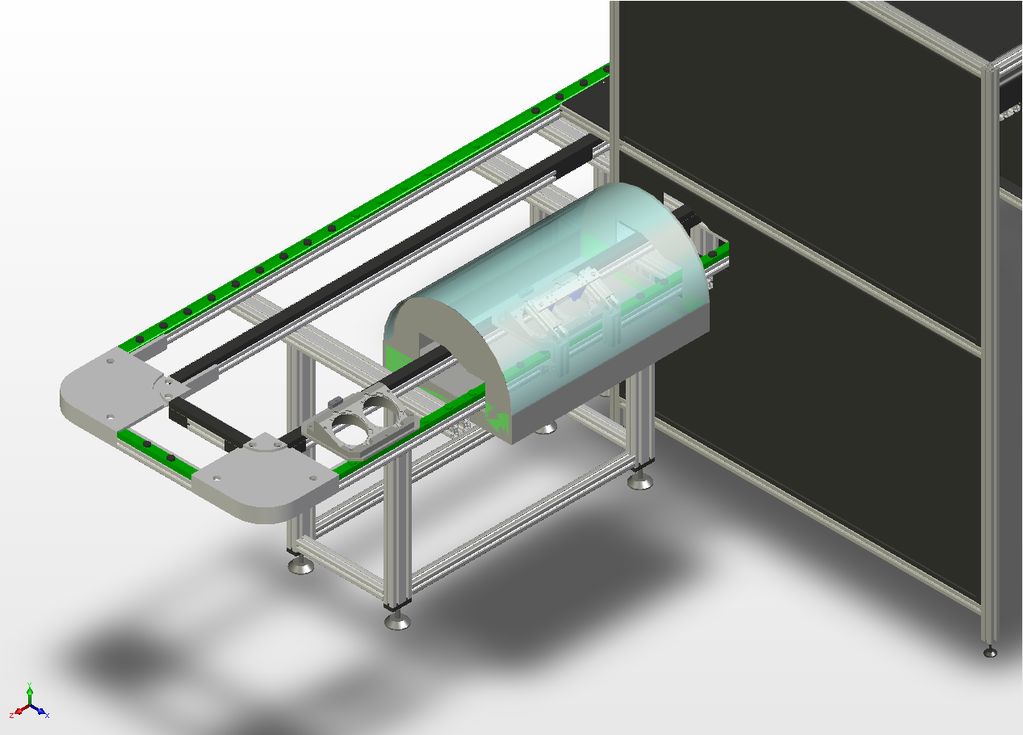

Transportband in der Kunststoffindustrie

Transportieren von Kunststoffteilen zwischen Fertigungs- und Prüfarbeitsplätzen.

  • Integrierte Reinigungsstation.
  • Integrierte Aushebestationen an den Kontrollplätzen.















Aushebestation an einem Kontrollarbeitsplatz

Kunststoffteile müssen zur Durchlichtkontrolle hinterleuchtet werden. Diese Einheit fährt austauschbare Beleuchtungskörper von hinten gegen die Kunststoffteile.



















Messvorrichtung für Getriebespiel

  • Aufnehmen und pneumatisches Spannen des Getriebemotors.
  • Klemmen der Welle in einer Spannzange.
  • Beim Klemmen wird das Getriebspiel automatisch zu einer Seite hin auf Anschlag gefahren.

Meßvorgang:

  • Durch Drücken einer Taste wird das Getriebe im Bereich seines Spiels verdreht.
  • Der Winkelwert kann an einer Meßuhr abgelesen werden.







Messvorrichtung für Pleuel

  • Ziehen des Pleuels in gestreckte Lage.
  • Messen eines Winkels.















Niederhalter für Prüfelektronik

Zusatzvorrichtung zur Motorprüfanlage.





















Prüfstand für Elektromotoren mit Hysteresebremse

Nach Einlegen des Motors wird durch Auslösen des Bedienhebels der Motor in der Aufnahme gehalten, der elektrische Kontakt hergestellt und die Motorwelle durch eine automatische Spannzange mit der Bremse verbunden.
Verschieden Bauhöhen des Motors können ohne Umrüsten geprüft werden.















Vibrationsprüfvorrichtung von medizintechnischen Lüftern

  • Der Lüfter wird in Gummielementen gelagert.
  • Der Körperschallsensor wird nach Freigabe an einem Hebel durch eine Feder gegen den Lüfter gefahren.















Luftschallprüfung von Lüftern

  • Vibrationsfreie Lagerung des üfters auf Gummielementen.
  • Über zwei Verstellmechanismen kann die Position eines Mikrofones verändert werden.

















Messvorrichtung zum Prüfen des Aussendurchmessers eines Stators

Aufnahme des Stators auf einem Dorn.

  • Angepasster Messtaster.
  • Einstellteil.













Prüfen der Stellung der Ansaugschläuche obengenannter Lüfterbaugruppe durch eine Schablone

Einlegen der Lüfterbaugruppe.

  • Einfaches Anlegen der Schablone über ein Führungssystem.
  • Einschalten der Lüfterbaugruppe.
  • Prüfen der Funktion jedes einzelnen Lüfters über in die Schablone integrierte Stauklappen.











Körperschallprüfung

  • Aufnehmen des zu prüfenden Lüfters aus einer gummigelagerten Platte.
  • automatisches "Anstecken" des Körperschallsensors an den Lüfter durch einen Magneten.
  • Anheben des Lüfters.
  • Prüfvorgang.
  • Absenken und automatisches Entfernen des Sensors.











Gesamtansicht der Körperschallprüfung

  • Vier Stück der oben erwähnten Körperschallprüfvorrichtungen auf einem Arbeitstisch.
  • mit überwachten Abwurfschächten für Schlechtteile.















Körperschallprüfaufnahme für Lüfter

  • Aufnahme des Lüfters auf einer gummigelagerten Platte.
  • Automatische Kontaktierung über pneumatisch bewegte Kontaktstifte.







,

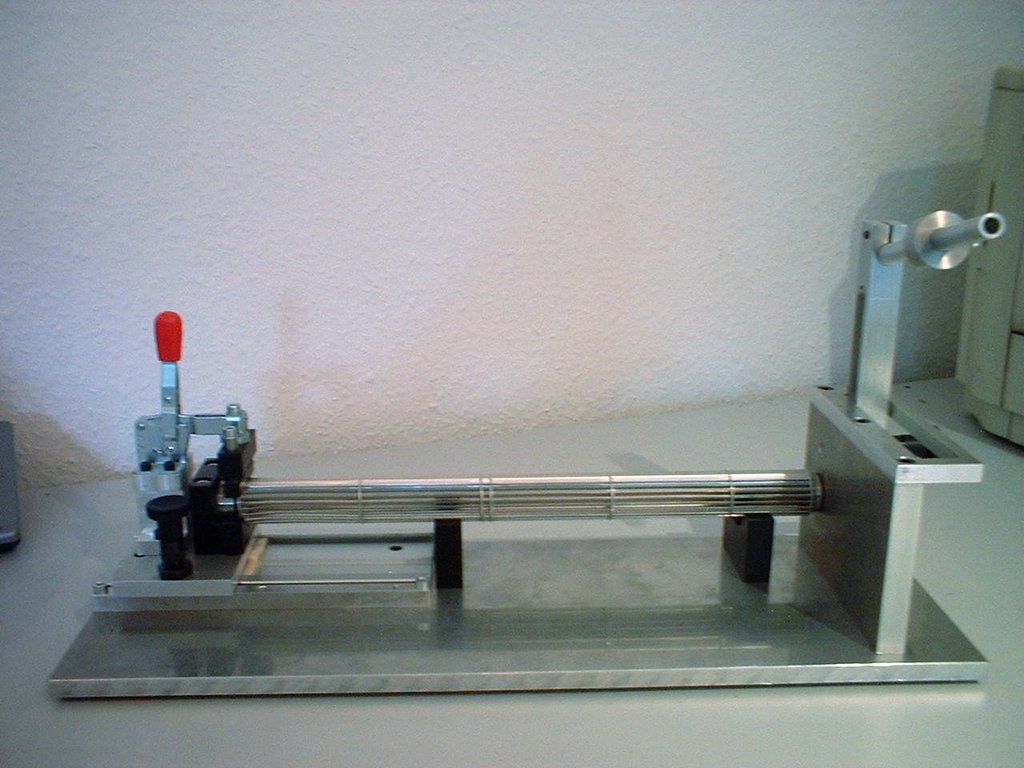

Verdrehprüfung einer Lüfterwalze

  • Halten und Spannen der Walze an einem Ende.
  • Radiales Belasten und Ablesen des Verdrehwinkels am anderen Ende.














Prüfvorrichtung für Querstromgebläse

  • Aufnehmen und pneumatisches Spannen des Querstromgebläses.
  • Verstellbarer Körperschallsensor.
