Schweissvorrichtung für Sonderarmierungen



















Schweissautomat

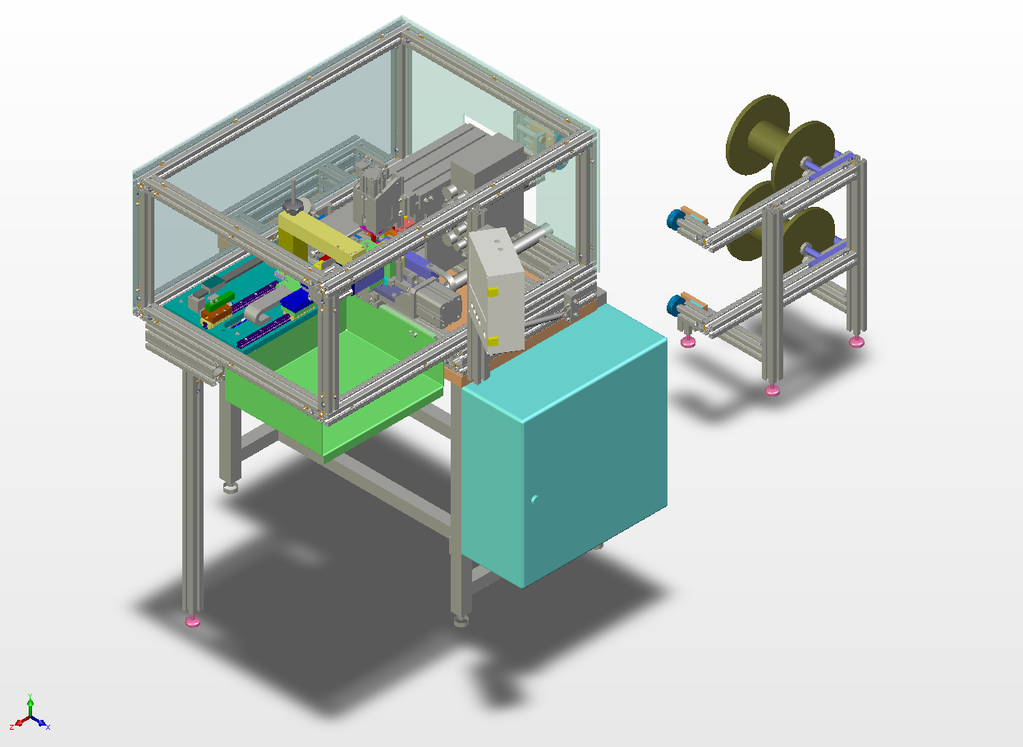

Schweissautomat für Kabel an Zusatzheizungen.

  • Während ein Bauteil geschweisst wird bereitet der Bediener ein anderes vor.
  • Wechsel der Bauteile über Drehtisch.
  • Erfassung eines Barcodes am Bauteil für die BDE.
  • Überwachter Abwurfbehälter für Schlechtteile.











Drehtisch des Schweissautomaten

Detailansicht des inneren Aufbaus des Schweissautomaten.





















Schweissvorrichtung für Gitterkörbe























Litzenvorschub für eine Kompaktiermaschine

Eine vorhandene Kompaktiermaschine für Kupferlitzen wurde auf Automatikbetrieb umgebaut.

  • Abwickeln und Einführen der Litze von hinten durch die Maschine.
  • Greifen der Litze vor der Kompaktiereinheit.
  • Pneumatisches Vorschieben der Litze.
  • Einstellbare Litzenlänge.
  • Automatisches Schneiden und Abwerfen der fertigen Litzen.











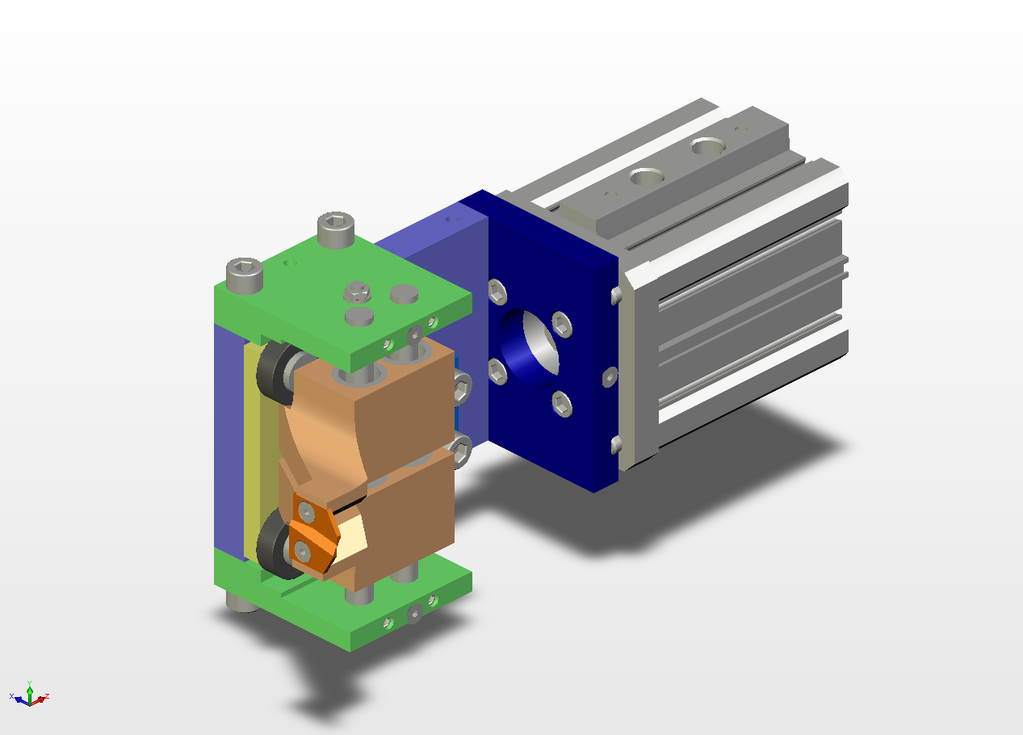

Schneidezange am Litzenvorschub

Aufgrund beengter Platzverhältnisse an der schon vorhandenen Kompaktieranlage musste der Zylinder der Schneidezange nach außen gelegt werden. Die Kraftübertragung erfolgt über eine Kurvenbahn.

















Schweissvorrichtung für Rohre

Schweissen von Laschen an Hydraulikrohre.





















Schweissvorrichtung

Schweissvorrichtung für Elektronikbauteile.





















Schweissvorrichtung

 Schweissvorrichtung für Elektronikbauteile.

  • Verschiedene Kombinationen durch Wechslteile.

















Schweissvorrichtung

Schweissvorrichtung für Elektronikbauteile.

  • Zwei Schweisspunkte 90° versetzt und in verschiedener Höhe.



















Schweissvorrichtung

Schweissvorrichtung für Elektronikbauteile.

  • Zwei Schweisspunkte 180° versetzt.



















Schweisstisch

Schweisstisch für Baustahlstrukturen.

  • Tauschbare Aufnahmen.

  • Viele Verstellmöglichkeiten für ein weites Produktspektrum.















Schweisstisch weitere Variante

Verbesserte Ausführung für kürzere Rüstzeiten.





















Einlegehilfe für Kompaktieranlage

Um an einer vorhandenen Litzenkompaktieranlage die folgende Litze schon einlegen zu können wurde diese Einheit mit zwei Aufnahmeschiebern erstellt.

  • Die Litze wird in den Aufnahmeschieber eingelegt, speziele Konturen erleichtern die Positionierung.

  • Der Aufnahmeschieber wird in die Maschine geschoben, der Kompaktiervorgang startet.

  • Währenddessen wird die folgende Litze im anderen Aufnahmeschieber vorbereitet

  • Die erste Aufnahmeschieber mit der fertigen Litze wird aus der Maschine gezogen, der zweite eingeschoben.







Lötvorrichtung Platine auf Stator

  • Der Stator wird auf einen Dorn aufgesteckt, hierauf dann die Platine.
  • Drei Greiferbacken schließen sich über der Platine und ziehen diese anschließend nach unten, um die Platine lagerichtig löten zu können.















Lötvorrichtung für Elektronikbauteile, Deckelmontage

  • Aufnahme der Bauteile drehbar wegen besserer Zugänglichkeit.
  • Nach dem Lötvorgang wird ein Deckel aufgeschoben, durch einen Spanner fixiert und dann verschraubt.

















Rasterplatte mit individuell montierbaren Elektroden zur Punktschweissung von Blechen

Zum Schweissen von Laschen an Blechtafeln. Für verschiedene Laschenvarianten können die Elektroden auf der Rasterplatte versetzt oder getauscht werde.

















Elektrodenhalter einer Punktschweissmaschine























Pneumatische Zustelleinheit für eine Schweisszange

  • pneumatische X- und Y-Bewegung mit Achsen Fa. Gemotec.
