Spezielle Fertigungsverfahren

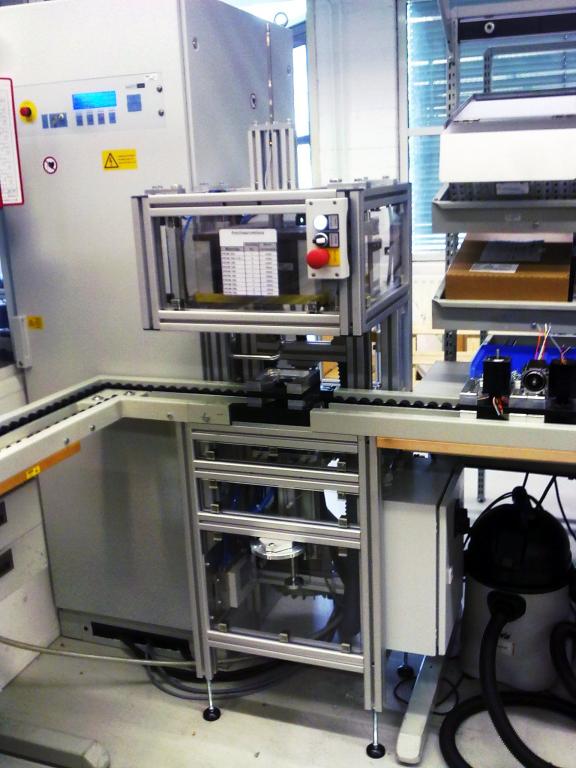

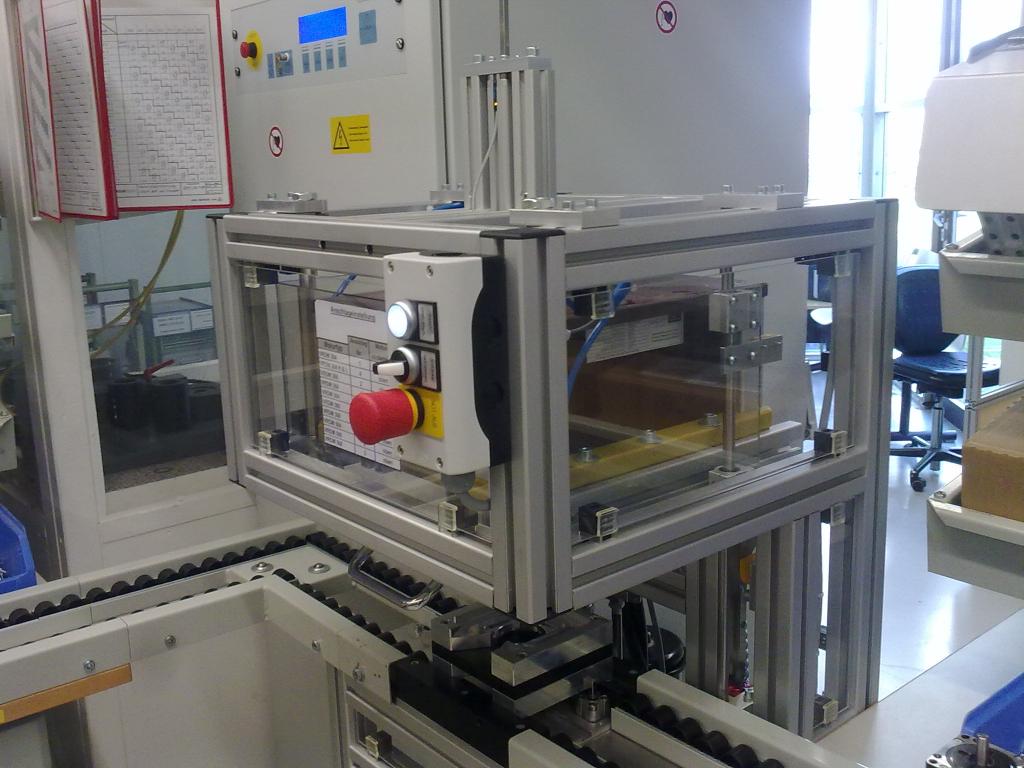

Magnetisierautomat für Schrittmotoren
Wärmeofen zum Aushärten von GFK-Armierungen
Betonarmierungen aus einem Glasfaser-Kunstharz-Gemisch müssen einige Minuten bei erhöhter Temperatur aushärten. Hierzu werden sie in ihrer Form in eine der vier Abteilungen des Ofens geschoben.
- Vier Abteilungen 1,7m x 2,2m x 0,4m
- Temperatur max. 120°C, getrennt einstellbar
- Betrieb über acht Heizspirale-Gebläse-Kombinationen mit je 2,5kW
- Stromaufnahme im Dauerbetrieb ca. 5kW
- Zwei Scherenhubtische zur Beschickung
Rundschaltanlage mit Lackierroboter und zehn Stationen für PUR-Formen
Lackier- und Eintrennroboter mit elf Stationen für PUR-Formen
UV-Trockner für lackierte Bauteile
Die Aushärtezeit von bestimmten Lacken kann durch Beleuchten mit UV-Licht in einer Kohlendioxidatmosphäre erheblich verkürzt werden.
- Automatisches Zuführen des lackierten und gleichzeitiges Entnehmen des getrockneten Bauteiles auf einem Werkstückträger durch eine Hub-Schwenk-Einheit
- Absenken des Bauteils in die Kohlendioxidatmosphäre
- Beleuchten des Bauteils mit einer Hochleistungs-UV-Lampe
- X-Y-Achsensystem zur Positionierung der Lampe und Drehen des Werkstückträgers mit dem Bauteil stellen ein definiertes Ausleuchten des Bauteils sicher
Formträger für PUR-Formen
PUR-Schaum-Linie
Formen zum Ausschäumen von Kühltheken mit PUR-Schaum
Zur Isolierung werden Kühlthekeneinsätze aus Stahlblech mit PUR-Schaum ausgeschäumt. Aufgrund des Schaumdruckes von 3 bar kann dies nur in einer stabilen Form vorgenommen werden, das Stahlblech der Einsätze würde ansonsten ausbeulen.
- Hydraulisches Hochklappen des Oberteiles
- Einlegen des Kühlthekeneinsatzes
- Hydraulisches Schließen und manuelles Verriegeln des Oberteiles
- Schäumen und Aushärten
- Entformen
Spannwellen für die Druckzylinderherstellung
Innenglasierautomat
Einlaufband
Vor der Körperschallprüfung müssen Lüfter einige Minuten einlaufen. Die Zeit, die der Lüfter auf dem Transportband zwischen Montage- und Prüfplatz verbringt wird hierfür genutzt.
- Einlegen des Lüfters in einen der 72 Werkstückträger des Bandes
- automatisches Schließen des WTs und Kontaktierung für die Stromzufuhr
- Stromzufuhr auf das Band über Schleifschienen
Einlaufvorrichtung mit Kontaktier-möglichkeit
In der Fertigung müssen EC-Motoren vor dem Prüfvorgang einige Zeit einlaufen.
- Einlegen der fünf Motoren in die Vorrichtung
- Einstecken des Steckers in die Kontaktierungen
- Nach Ende der Einlaufzeit Lösen der Kontaktierung durch Knopfdruck
