Pneumatischer Ringspender PRS

Pneumatischer Spender für Sicherungsringe DIN 471 und DIN 472 (Seegerringe) sowie für Kugellager, Passscheiben und sonstige „runde Teile“

Zur händischen Entnahme oder automatisierten Entnahme durch ein Handling oder einen Roboter

Pneumatischer Schieber mit Entnahmesensor. Ein Entnehmen des Ringes wird von diesem erfasst, der Schieber schiebt dann den nächsten Ring nach
Die Grundmechanik wird am Arbeitsplatz oder in einer Automatisierungslösung befestigt, die Anpassung an verschiedene Bauteilgrößen erfolgt durch Wechselmagazine
Wechselmagazin für ca. 200 Ringe DIN 471 (Welle) oder DIN 472 (Bohrung), mögliche Durchmesser von ø5 bis ø60. Größere Durchmesser mit geänderter Grundmechanik oder spezielle Ringe auf Anfrage
Wechselmagazin für Kugellager, Passcheiben und sonstige „runde Teile“ von ø5 bis ø60. Größere Durchmesser mit geänderter Grundmechanik oder spezielle Bauteile auf Anfrage
alle Teile verzinkt
Incl. 3/2-Wegeventil (24V), Entnahmesensor (24V) und Pneumatikzylinder (6 bar) mit Zuluftdrosseln und zwei Zylinderschaltern (24V).

Automatisches Aufschrauben eines Gewindeflansches

In einer Serienfertigung soll ein Gewindeflansch auf die Abtriebswelle eines Stellgetriebes aufgeschraubt werden. Dabei soll er ein bestimmtes Maß vom Ende der Welle und und die korrekte Winkellage einnehmen.

Nietstation

Die zuvor montierten Schrauben müssen zur Sicherung von unten vernietet werden. Zusätzlich müssen zwei Federn eingesetzt und die Blechteile mit dem Herstellerlogo bedruckt werden.

Zufuhr von zwei Blechteilen auf einem Werkstückträger über das Transfersystem
Ausfahren der Gegenhaltezylinder und Nietmaschinen
Nieten der Bauteile
Einsetzen von zwei Federn durch ein pneumatisches Handlingsystem
Bedrucken der Blechteile durch zwei Industrietintenstrahldrucker

- es ist keine Bildbeschreibung verfügbar -

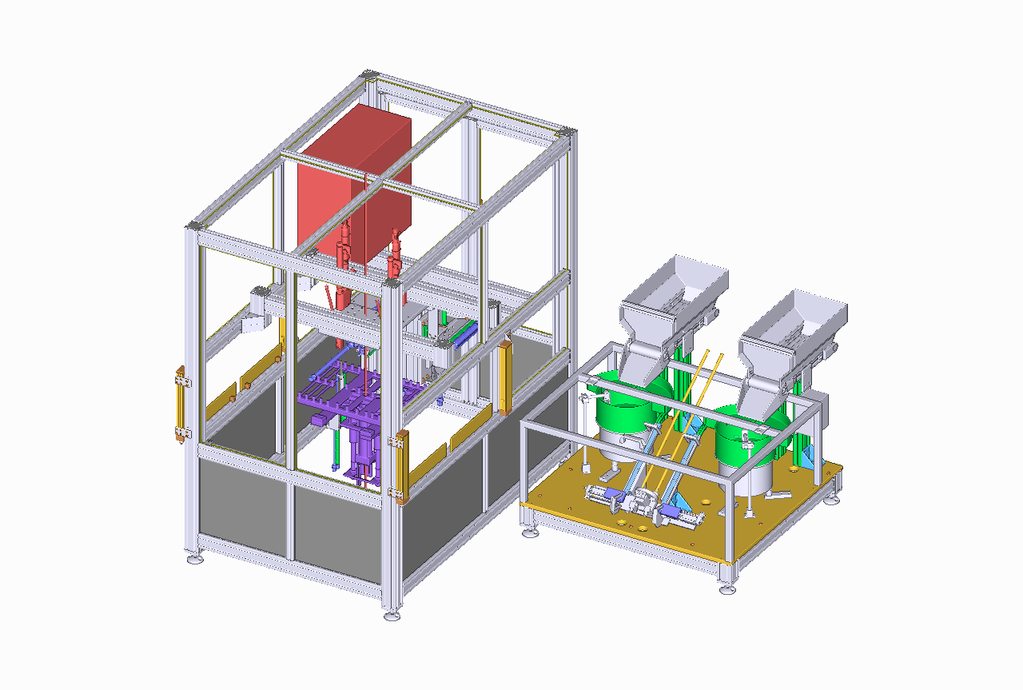

Schraubstation

In Blechteile sollen automatisch Verschlusselemente eingesetzt, verschraubt und eingestellt werden.

Zufuhr von zwei Blechteilen und zwei Verschlusselementen auf einem Werkstückträger über das Transfersystem
Einsetzen der Verschlusselemente in die Blechteile durch ein pneumatisches Handlingsystem
Bereitstellen und Zufuhr der Schrauben zu den Automatikschraubern über zwei Rütteltöpfe
Einschrauben der Schrauben durch zwei Automatikschrauber
Einstellen der Schrauben durch die Automatikschrauber und ein Messsystem

Vollautomatische Montage von Blechteilen

Die folgenden beiden Stationen sind Teil einer vollautomatischen Lösung zur Montage von Blechteilen. Sie sind untereinander mit einem Transfersystem verbunden, das die Blechteile auf Werkstückträgern zwischen den beiden Stationen und den Handarbeitspätzen für Bestücken und Verpacken transportiert.
