manuell Montieren – Konstruktion und Betriebsmittel Ohnemus

Pneumatischer Ringspender PRS

Pneumatischer Spender für Sicherungsringe DIN 471 und DIN 472 (Seegerringe) sowie für Kugellager, Passscheiben und sonstige „runde Teile“

Zur händischen Entnahme oder automatisierten Entnahme durch ein Handling oder einen Roboter

Pneumatischer Schieber mit Entnahmesensor. Ein Entnehmen des Ringes wird von diesem erfasst, der Schieber schiebt dann den nächsten Ring nach
Die Grundmechanik wird am Arbeitsplatz oder in einer Automatisierungslösung befestigt, die Anpassung an verschiedene Bauteilgrößen erfolgt durch Wechselmagazine
Wechselmagazin für ca. 200 Ringe DIN 471 (Welle) oder DIN 472 (Bohrung), mögliche Durchmesser von ø5 bis ø60. Größere Durchmesser mit geänderter Grundmechanik oder spezielle Ringe auf Anfrage
Wechselmagazin für Kugellager, Passcheiben und sonstige „runde Teile“ von ø5 bis ø60. Größere Durchmesser mit geänderter Grundmechanik oder spezielle Bauteile auf Anfrage
alle Teile verzinkt
Incl. 3/2-Wegeventil (24V), Entnahmesensor (24V) und Pneumatikzylinder (6 bar) mit Zuluftdrosseln und zwei Zylinderschaltern (24V).

weitere Infos hier..

Mechanischer Ringspender MRS

Mechanischer Spender für Sicherungsringe DIN 471 und DIN 472 (Seegerringe)

Zur händischen Entnahme mit einer Sicherungsringzange

Federmechanik, das Entnehmen eines Ringes bringt den folgenden automatisch in Abholstellung
Entnehmen mit handelsüblicher Sicherungsringzange, also mit der, mit der der Ring dann auch montiert wird
ohne Steuerung, Stromversorgung …
Die Grundmechanik wird am Arbeitsplatz befestigt, die Anpassung an verschiedene Ringgrößen erfolgt durch Wechselmagazine
Wechselmagazin für ca. 200 Ringe DIN 471 (Welle) oder DIN 472 (Bohrung), mögliche Durchmesser von ø5 bis ø60. Größere Durchmesser mit geänderter Grundmechanik oder spezielle Ringe auf Anfrage
Durch die Anordnung der Einstellschrauben am Wechselmagazin werden diese beim Tausch des Magazins mit gewechselt. Die Mechanik muss anschließend nicht neu justiert werden
alle Teile verzinkt

weitere Infos hier..

Einbaufertige Pneumatiksteuerung PPS

Einbaufertige Pneumatiksteuerung mit CE-Kennzeichnung in verschiedenen Varianten

Not-Aus-Ventil mit Anschluss für Not-Aus-Taster und / oder Türschaltventil. Ein Betätigen des Not-Aus-Tasters oder Öffnen einer durch ein Türschaltventil gesicherten Tür schaltet die Anlage drucklos
Einstellbares Anfahrventil zur langsamen Belüftung der Anlage nach Einschalten oder Not-Aus
Redundantes Ventil für die Arbeitsstellung zur zusätzlichen Absicherung und Verhinderung von Fehlauslösungen
Varianten mit automatischer Umkehr (zum Nieten, Prägen, Eindrücken usw.) oder Selbsthaltung (Niederhalten, Spannen, Kleben usw.)
Varianten für Start über einfachen Taster bzw. Stößelventil oder Zweihandtaster mit Zweihandsicherheitsventil. Bei Start über einen einfachen Taster sind gefährliche Bewegungen zwingend anderweitig abzusichern z.B. über eine Schutzverkleidung
Varianten für einen Zylinder (bzw. mehrere parallel geschaltete) oder zwei Zylinder (bzw. zwei parallel geschaltet Paare ).
Bei Varianten mit zwei Zylindern fährt nach dem Startsignal zuerst ein Zylinder aus. Nachdem dieser die Endlage (Arbeitsstellung) erreicht hat fährt der zweite Zylinder aus. Dieser verhält sich dann entsprechend seiner Variante, d.h. er geht in Selbsthaltung oder kehrt um. Die Variante für zwei Zylinder eignet sich insbesondere für Anwendungen, bei denen der erste Zylinder das Werkstück fest hält und der der zweite es dann bearbeitet.
Erfassen der Arbeitsstellung des / der Zylinder intern über Druckabfall, also ohne externe Ventile oder zusätzliche Anschlüsse.
Über Rändelschraube einstellbare Zeit zwischen Erreichen der Arbeitsstellung und Eintritt der Selbsthaltung bzw. Umkehr
Steuerleitungen ø4. Zylinderleitungen ø10, somit auch für große Zylinder bis ø100
Anschluss für ein Stößelventil zur Erfassung eines eingelegten Werkstückes
Optionaler Anschluss für Pneumatikzählwerk

Weitere Infos hier..

Verstellbarer automatischer Ringspender für Sicherungsringe Passscheiben etc.

Über Zahnriemmechanik verstellbare Außenzentrierung für Sicherungsringdurchmesser von 20 bis 120 mm
Pneumatisches Ausschieben des unteren Sicherungsringes in Greifposition
Auch für Passscheiben, Anlaufscheiben und ähnliches

Pneumatischer Sicherungsringspender mit kundenspezifischem Magazin

Anstelle von einer Federmechanik werden die Ringe durch einen pneumatischen Schieber bereitgestellt
Das Entnehmen des Ringes löst durch einen induktiven Sensor ein Signal aus
Eine mitgelieferte oder, im Falle einer Integration in eine Anlage vorhandene, Steuerung schiebt den nächsten Ring nach
Besonders geeignet zum Einbau in Automatisierungslösungen oder zum Bereitstellen von Ringen ohne Greifbohrungen
Integration eines beim Kunden vorhandenen bzw. standardisierten Magazines

Spender für Sicherungsringe DIN 471 und DIN 472 (Seegerringe)

Federmechanik, das Entnehmen eines Ring
es bringt den folgenden automatisch in Abholstellung
Entnehmen mit handelsüblicher Sicherungsringzange, also mit der, mit der der Ring dann auch montiert wird
ohne Steuerung, Stromversorgung …
Die Grundmechanik wird am Arbeitsplatz befestigt, die Anpassung an verschiedene Ringgrößen erfolgt durch Wechselmagazine
Wechselmagazin für ca. 200 Ringe DIN 471 (Welle) oder DIN 472 (Bohrung), mögliche Durchmesser von ø5 bis ø40. Größere Durchmesser mit geänderter Grundmechanik oder spezielle Ringe (V-Ringe etc.) auf Anfrage
Durch die Anordnung der Einstellschrauben am Wechselmagazin werden diese beim Tausch des Magazins mitgewechselt. Die Mechanik muss anschließend nicht neu justiert werden
alle Teile verzinkt

weitere Info

„Spender für Sicherungsringe DIN 471 und DIN 472 (Seegerringe)“ weiterlesen

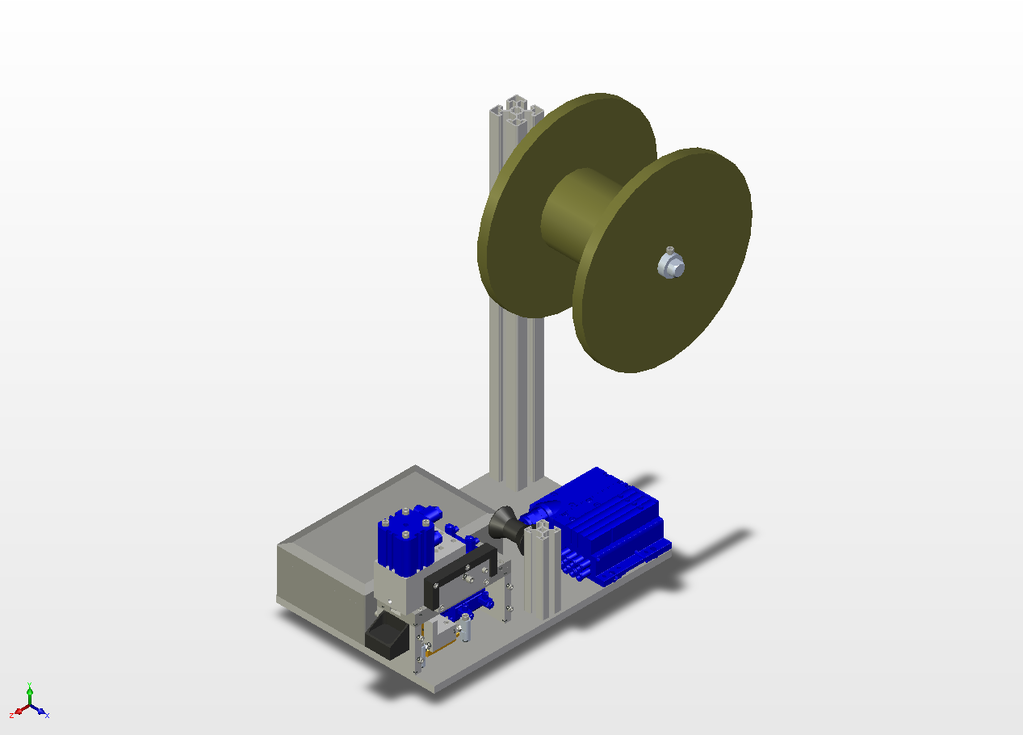

Vereinzeler für Crimp-Kontakte

Crimp-Kontakte für die Elektronikfertigung werden als Bänder auf Rollen geliefert und müssen vereinzelt werden.

Vorschub des Bandes durch eine pneumatische Mechanik, die in das Band eingreift
Vereinzeln der Kontakte durch ein pneumatisches Stanzwerkzeug
Vollautomatischer Ablauf mit einstellbarer Stückzahl

Pneumatischer Sicherungsringspender

Anstelle von einer Federmechanik werden die Ringe durch einen pneumatischen Schieber bereitgestellt
Das Entnehmen des Ringes löst durch einen induktiven Sensor ein Signal aus
Eine mitgelieferte oder, im Falle einer Integration in eine Anlage vorhandene, Steuerung schiebt den nächsten Ring nach
Besonders geeignet zum Einbau in Automatisierungslösungen oder zum Bereitstellen von Ringen ohne Greifbohrungen

Vorrichtung zum Auftragen von Dichtband

Ein selbstklebendes Dichtband soll beidseitig innen in ein U-förmig gekantetes Blech aufgebracht werden. Ausschließlich von Hand ist das fast nicht machbar. Die Vorrichtung unterstützt das händische Aufbringen, indem sie das Band über Rollen einzieht und mit einer Bremse auf Spannung hält.

Kategorie: manuell Montieren
